普源精电消息鼎阳科技起诉公司及子公司，该案件的具体情况是什么？

智能测量仪在未来五年发展中重要吗?

实体经济，新型工业，保质保量的完成自动化智能化生产基本上是未来发展的主基调，自动化智能化的生产更是离不开智能仪器的检测，智能仪器的应用提升了工厂的自动化进程，给予了工作人员实时了解产线的途径，是提升品质的一个重要环节。 国产智能仪器目前也在蓬勃发展，无论是大学的专业知识培训，还是各个企业的研发与生产，都让国产智能测量仪得到了长足的进步。

示波器怎么用

示波器有两种用法：

1、直接测量法

所谓直接测量法，就是直接从屏幕上量出被测电压波形的高度，然后换算成电压值。定量测试电压时，一般把Y轴灵敏度开关的微调旋钮转至“校准”位置上，这样，就可以从“V/div”的指示值和被测信号占取的纵轴坐标值直接计算被测电压值。所以，直接测量法又称为标尺法。

2、比较测量法

比较测量法就是用一已知的标准电压波形与被测电压波形进行比较求得被测电压值。

将被测电压Vx输入示波器的Y轴通道，调节Y轴灵敏度选择开关“V/div”及其微调旋钮，使荧光屏显示出便于测量的高度Hx并做好记录，且“V/div”开关及微调旋钮位置保持不变。

去掉被测电压，把一个已知的可调标准电压Vs输入Y轴，调节标准电压的输出幅度，使它显示与被测电压相同的幅度。此时，标准电压的输出幅度等于被测电压的幅度。比较法测量电压可避免垂直系统引起和误差，因而提高了测量精度。

扩展资料

注意事项

仪器操作人员的安全和仪器安全，仪器在安全范围内正常工作，保证测量波形准确、数据可靠，应注意：　

1、通用示波器通过调节亮度和聚焦旋钮使光点直径最小以使波形清晰，减小测试误差；不要使光点停留在一点不动，否则电子束轰击一点宜在荧光屏上形成暗斑，损坏荧光屏。

2、测量系统- 例如示波器、信号源；打印机、计算机等设备等。被测电子设备- 例如仪器、电子部件、电路板、被测设备供电电源等设备接地线必须与公共地(大地)相连。

3、 TDS200/TDS1000/TDS2000 系列数字示波器配合探头使用时，只能测量（被测信号- 信号地就是大地，信号端输出幅度小于300V CAT II）信号的波形。绝对不能测量市电AC220V 或与市电AC220V 不能隔离的电子设备的浮地信号。（浮地是不能接大地的，否则造成仪器损坏，如测试电磁炉。）

4、通用示波器的外壳，信号输入端BNC 插座金属外圈，探头接地线，AC220V 电源插座接地线端都是相通的。

如仪器使用时不接大地线，直接用探头对浮地信号测量，则仪器相对大地会产生电位差；电压值等于探头接地线接触被测设备点与大地之间的电位差。这将对仪器操作人员、示波器、被测电子设备带来严重安全危险。

参考资料：百度百科——示波器

广东哪个厂做的示波器是第一品牌的？

位于深圳华强北的深圳美创仪器仪表有限公司，示波器第一品牌的厂家，高品质，低价位的仪器是当今用户生产电子产品不可或缺的工具。欢迎各界朋友诚盟合作，研发出实用性更强、品质更高、功能更强大的仪器，开创测试仪器新领域!

国产示波器哪个牌子的好点

示波器的主要作用就是用来观察电压随时间变化的曲线，通过不同的传感器探头，示波器也可以测量电流，压强等。示波器是每一个电子爱好者和电子工程师必备的仪器，今天我们来看下在选择入门的基础示波器时，我们要考虑哪些因素。

带宽

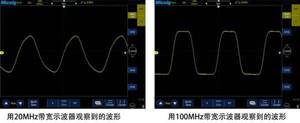

带宽作为示波器的首要参数指标，带宽不足时波形就会严重失真，方波甚至可能会变成正弦波，我们用分别20M带宽和100M带宽的示波器来观察20M的方波信号，得出结果入下图：

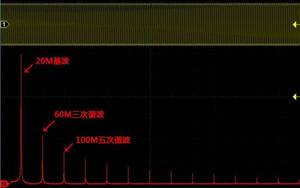

由此图可知，20M示波器基本无法观察到方波形状，另外100M示波器的观察效果比60M示波器要好，是什么导致了这个原因呢？下图是一个20M方波经过FFT后的频谱图，我们可以看到方波是由基波以及3、5、7、9……次谐波分量递加而成。所以20M的方波包含20M基波、60M三次谐波，100M五次谐波，140M七次谐波……

如果要对波形进行准确测量，应该让示波器的带宽大于波形的主要谐波分量。因此对于正弦波可以要求示波器的带宽大于波形的频率，但是对与非正弦波则要求示波器的带宽大于波形的最大主要谐波频率。

在带宽的选择上，一般所测信号最大频率的5倍，就是最合适的带宽，对于一台基础的示波器而言，100MHz带宽的示波器已经可以适用于很多测量场景。

采样率和存储深度

采样率和存储深度是示波器的另外2大重要指标。为什么要把它们放一起讲呢，因为它们和波形记录时间一起有着密不可分的共生关系：采样率 = 存储深度 ÷ 波形记录时长

数字示波器显示的波形实际上是一个一个的采样点，这就像一张照片一样，采样点越多信号就越接近真实。采样率表达的就是示波器每秒捕获这些采样点的能力，比如1GSa/s的采样率，说明示波器每秒钟能采集10亿个采样点。而存储深度表达的是示波器一屏幕最多可以包含多少采样点，比如28Mpts存储深度，说明示波器一屏幕最多可以有2千8百万个采样点。我们要保证采样率至少是被测信号带宽的2倍以上，事实上我们更建议是3-5倍以上，这样更容易捕获波形的异常信息。

这里要注意一点的是，采样率还分为等效采样和实时采样，现在的示波器标注的基本都是实时采样率了，因为等效采样只适用于周期性变化的信号。如果在购买示波器的时候发现采样率和大众价格有偏差的，一定要问卖家标注的是实时采样还是等效采样。

通道数

示波器常见的有2通道和4通道，考虑几通道示波器适合自己的问题，主要考虑自己是否有同时测量3-4个信号的需求，如果没有，则选择2通道示波器即可。

波形捕获率

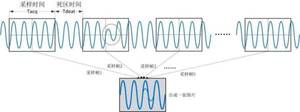

数字示波器对信号的采集存储和处理显示是无法同时进行的，因此当示波器在处理显示的时候，就会漏掉一部分信息，也称之为示波器的死区时间。波形捕获率表达的就是示波器每秒能采集多少次波形的能力，这个能力越大，死区时间就越小，也就越容易捕获到异常的波形。

这里要注意的是，波形捕获率并不是固定不变的，它会随着示波器各种设置的改变而改变，一般厂家标注的波形捕获率是能达到的最大值。

触发方式

如果说示波器捕获波形就是在拍照的话，触发就是决定示波器什么时候按下快门。触发决定了我们希望捕获到的波形采样点们以何种方式展现在屏幕上。

示波器常见的触发方式是边沿触发和脉宽触发，有的示波器除此以外还会支持更多的触发方式，可以了解一下根据需求选择。

便携性与操作性

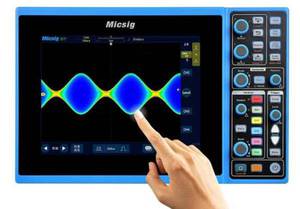

如果你对示波器有外出携带的需求，那么示波器的便携性也是值得考虑的因素，还有示波器是否支持电池供电，因为你可能会有户外作业的需求。现代化的一些示波器还有支持触屏功能，在操作上也会更加快捷易用。

屏幕大小和显示方式

示波器的显示屏大小以及是否支持彩色也是一个应该考虑的因素，有的示波器支持荧光显示和色温显示，相当于多了一个Z轴，对于一些复杂信号，如视频信号、调制信号、抖动信号的测试，带有荧光显示和色温显示的示波器能更快速地帮助揭示信号的细节。

精度

示波器ADC模数转换器的垂直分辨率，就是数字示波器的垂直分辨率，其位数代表示波器将输入电压转换为数字值的精确程度。

这里要注意的是，示波器显示屏垂直方向上的分辨率本身就有限，另外测量高频信号时，幅度本身就不准确，在上限频率处甚至有30%的误差，而且垂直分辨率过高会提高模数转换时间，影响采样率，进而影响带宽，得不偿失。一般示波器的垂直分辨率是8位，高分辨率的示波器达12位，但如果示波器模拟电路本身的精度没有提高，单纯追求ADC的分辨率是没有意义的。如果追求电压的准确度，应该使用万用表，示波器更主要的功能是观测波形的形状，测量准确度一般在2-3%以内，这种准确度应对绝大多数应用是完全游刃有余的。

测量与分析

示波器一般都支持常见的测量项显示，如信号的频率、周期、幅值等等。有的示波器还会支持额外的数学运算、FFT和高级数学功能，如果有这方面计算要求的话，也应该作为一个考虑项。

Auto功能

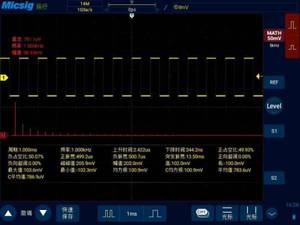

示波器的auto功能可以取代万用表测电压，一次测量信号的直流分量，交流分量，频率，峰峰值、有效值等信息，甚至波形都有了，让你一眼就全面了解信号，比万用表只测一个平均值电压强多了，减少误判，提高效率。但是auto的速度就至关重要，麦科信示波器auto速度1秒，比一般万用表自动挡还快。

串行总线分析

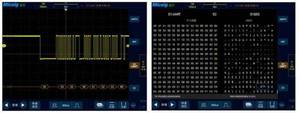

串行总线在当今的数据通信设计中被广泛地使用，因此示波器支持哪些串行总线分析也是一个考虑的因素。我们需要清楚了解示波器的译码方法是硬件解码还是软件解码，是否支持解码触发以及解码文本显示等。

互通性与波形数据

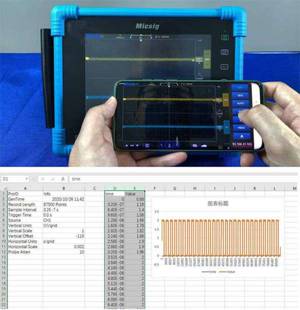

有些示波器可以通过手机或者电脑来远程操控，以及将波形数据保存到电脑上，用计算机软件进行数据分析。之前有遇到过一位朋友需要长时间在一个36度高温的房间里进行测量，新买的示波器手机远程功能操控帮了他大忙，以前他用的示波器人必须陪着示波器一起呆在房间里才能操作，这次他可以直接在室外进行操作了。

探头的选择

探头会引入电阻负载、电容负载和电感负载，这些负载会影响测量数据的准确性，为使这种影响达到最小，最好使用示波器同品牌配套的探头。在购买探头时，要保证探头的带宽大于等于示波器的带宽。还要明确测量的是电压还是电流、信号幅度有多大，是否需要以差分方式测量信号等问题都会影响探头的选择。

价格与性价比

示波器除了探头是消耗品，主机本身是非常稳定的，一台示波器使用10年是完全可以的，示波器淘汰往往是因为技术迭代更新导致的，因此购买一台使用顺手、便捷且性能优秀的示波器是十分值得的。目前示波器在中低端领域，国产的示波器其实并不比进口的差，有的甚至还更好。

电子测量仪器的发展趋势

电子测量仪器是指用电子技术实现对被测对象的电参数检测装置，电子测量仪器所涉及的应用领域较为广泛，是电子工业发展和国家战略性、基础性产业之一。然而在中国高端电子测试测量仪器市场中，占据主导地位的仍然是国外企业。

在国际形势日益复杂和国内需求持续增长的大背景下，中国电子测量仪器尤其是高端电子测量仪器国产化替代势在必行。与此同时，国内的多项政策和重要会议均提及要重点发展国产高端科学仪器设备。近年来，高端电子测试仪器国产化进程不断加速，国内高端电子测量仪器公司也开始崭露头角。值得关注的是，近年来高端电子测试仪器国产化进程中的一匹黑马——成都玖锦，其在矢量信号分析仪(频谱分析仪)、矢量网络分析仪等方面，均可对标国际一线品牌同类仪器指标。

本文核心数据：电子测量仪器市场规模、高端电子测量仪器市场竞争格局

1、电子测量仪器产业概况

——电子测量仪器概念：利用电子技术来实现测量的仪器

根据国家统计局发布的《GB/T
4754-2017-国民经济行业分类》以及《国民经济行业分类注释》，电子测量仪器指用电子技术实现对被测对象(电子产品)的电参数检测装置。

常见电子测量物理量包括电能量测量(电压、电流、电功率等)、电信号特性测量(波形、频率、相位、噪声等)、电路参数测量(阻抗、品质因数等)、间接导出量测量(增益、衰减、失真度等)、特性显示测量(幅频特性、相频特性曲线等)。

——电子测量仪器应用领域分类：专用仪器和通用仪器

专用仪器以一个或某几个专用功能为目的，如光纤测试仪器、电磁兼容EMC测试设备等。

通用仪器是现代工业的基础设备，根据其基础测试功能不同，可以分为示波器、射频类仪器、波形发生器、电源及电子负载、其他仪器等。

——电子测试测量行业特点：“小口径、大带动”产业

“小口径”：行业领域小、行业规模小。

“大带动”：电子信息行业的“开路先锋”，既可带动自身上游产业链中的通用芯片、电子元器件、基础软硬件等取得突破，还可辐射带动与电子信息相关的各大行业，如核工业、航空航天等领域向更高层次发展。

——电子测量仪器技术水平分类：高中低三个档次

高端电子测量仪器是国家安全、经济发展和科技创新的共性基础和保障，目前已成为装备研制、科技攻关和高新技术产业发展的瓶颈，亟待解决。

——电子测量仪器产业链剖析：行业产业链庞大，产品所涉及的应用领域广泛

电子测量仪器以电子技术为基础，是一个融合多学科、多种先进技术的基础性行业，由于其囊括了电子测量技术、射频微波设计技术、数字信号处理技术、微电子技术、计算机技术、软件技术、通信技术等，因此产业链相对复杂，产业链上中下游的企业类型也多种多样。

在产业链上游方面，主要为电子元件、电子器件、电子材料、机电产品等。其中，电子元件和电子器件统称为电子元器件，是电子测量仪器的主要原材料之一。

在产业链中游方面，主要包括电子测量仪器的研发、生产和销售，中游的企业主要分为通用电子测量仪器制造企业和专用电子测量仪器制造企业。

在产业链下游方面，由于电子测量仪器是电子信息产业不可或缺的支撑保障，所有与电子设备有关的企业和行业几乎都需要使用电子测量仪器。目前，航空航天、新能源汽车、物联网、5G应用、射频前端等行业快速增长，有效推动了电子测量仪器的快速发展。

2、电子测量仪器行业发展现状

——全球电子测量仪器行业发展现状

随着航空航天、5G商用化、新能源汽车市场占有率上升、信息通信和工业生产的发展，全球电子测量设备的需求将持续增长，结合弗若斯特沙利文、Technavio、ResearchAndMarkets等机构预测数据，测算2021-2025年全球电子测量仪器市场规模年复合增长率在5.2%左右，到2025年全球电子测量仪器市场规模将达到171亿美元左右。

——中国电子测量仪器行业发展现状

受益于中国政策的大力支持，中国的电子测量仪器市场在近几年高速增长。结合弗若斯特沙利文、ResearchAndMarkets等机构测算数据，测算2021-2025年中国电子测量仪器市场规模年复合增长率在7%左右，到2025年中国电子测量仪器市场规模将达到66亿美元左右。

近年来，中国电子测量仪器市场发展速度明显快于全球市场，但国外一线品牌技术优势明显，产品性能领先，国内企业与国外一线品牌企业相比，无论是在高端产品的性能指标还是市场接受度上，仍然具有明显差距。

与此同时，近年来科技部、发改委、工信部等相关部委陆续出台了多项具体产业政策鼓励和支持国内电子测试测量仪器行业的发展，中国高端电子测试仪器也取得了一定的新进展。

3、电子测量仪器行业竞争格局

——高端电子测量仪器市场整体竞争梯队

在中国高端电子测量仪器市场中，占据主导地位的仍然是国外一线品牌企业，主要为美国的是德科技、泰克、力科，德国的罗德与施瓦茨以及日本的安立。

国内具备整体竞争力的企业主要有电科思仪、成都玖锦、鼎阳科技、普源精电等，这些企业在部分产品的关键性指标方面代表了国内企业的最高水平，但距离上述的国外一线品牌仍然具有一定的差距。

——国内电子测量仪器市场企业技术竞争格局

根据前述中国电子学会电子测量与仪器分会对中国电子测量仪器行业主要产品高中低档次划分的推荐，结合对国内企业各产品数据手册以及企业公告等公开资料的整理和分析，对中国电子测量仪器企业进行了技术层面的竞争格局划分。在高端产品方面，国内具有代表性的企业有电科思仪、成都玖锦等;中高端产品方面的企业主要有：鼎阳科技、普源精电、创远仪器、优利德等。

——国内高端电子测量仪器市场企业发展概况

◆ 产品端：电科思仪和成都玖锦部分产品关键指标国际先进、国内领先

在中国高端电子测量仪器企业产品方面，电科思仪在射频/微波信号发生器、频谱分析仪、矢量网络分析仪的关键指标方面代表了国内最高水平;成都玖锦在频谱分析仪、矢量网络分析仪的关键指标方面也接近国内的最高水平，特别是研发并实现了50GHz矢量信号分析仪(频谱分析仪)和50GHz矢量网络分析仪的产业化，实现了进口替代和自主可控;鼎阳科技在数字示波器、射频/微波信号发生器等关键指标方面接近或达到国内的最高水平;普源精电在数字示波器的关键指标方面代表了国内的最高水平。

◆ 研发端：行业内企业研发人员占比普遍较高，成都玖锦研发人员占达到66%

根据对普源精电、鼎阳科技、创远仪器、成都玖锦等四家可比企业财务数据的整理与分析，四家企业研发人员占比均在34%以上。其中成都玖锦研发人员占达到66%，领先其他企业。

注：截至2022年3月28日，部分企业2021年年报尚未披露，故此处普源精电、鼎阳科技、创远仪器数据均为截至2021年上半年数据。

在研发费用投入占营业收入的比例方面，鼎阳科技的研发费用占比相对较低，在11%左右，普源精电、创远仪器和成都玖锦的研发费用占比相对较高，均在20%以上。其中，成都玖锦研发费用占达到35%，领先其他行业企业。

注：截至2022年3月28日，部分企业2021年年报尚未披露，故此处普源精电、鼎阳科技、创远仪器数据均为2021年上半年数据。

在研发方向方面，普源精电主要集中在芯片、数字示波器、矢量网络分析仪、波形发生器等领域，其中部分产品已经进入试产阶段;鼎阳科技在研项目主要集中在芯片、矢量网络分析仪、数字示波器等领域;创远仪器研发项目主要集中在5G测试相关技术方面，截至2021年上半年，企业5G大规模MIMO关键技术测试平台项目、5G大规模天线信道模拟器研发与验证、毫米波5G分析仪开发项目已完成项目验收工作。

◆ 财务端：鼎阳科技市值最高，成都玖锦估值达到20亿元

在企业估值及市值方面，截至2022年3月28日收盘，鼎阳科技市值最高，达到60.23亿元;其次是普源精电，其发行价格为60.88元/股，市值为55.39亿元;创远仪器市值在20亿元以下，达到18.02亿元;成都玖锦方面，目前成都玖锦已经完成B+轮融资，估值达20亿元以上。

注：图中成都玖锦数据为估值数据，其余企业数据为截至2022年3月28日的市值数据。

4、电子测量仪器行业政策分析

电子测量仪器行业是国家基础性、战略性产业。近年来国务院、发改委、工信部等相关部委陆续出台了多项具体产业政策，从定位、引导、财政、技术和人才等多个方面对电子测量仪器行业给予了大力支持，为行业发展营造了良好的政策环境。

5、电子测量仪器行业发展前景及趋势分析

——电子测量仪器行业发展前景

中国电子测量仪器行业未来发展的主要驱动因素为半导体技术的进步和下游应用的快速发展。

电子测量仪器的发展和半导体器件共同成长。半导体器件是生产测量仪器的诸多零部件的底层架构基础，测量仪器是半导体器件的宏观实际应用，同时也是半导体器件设计和检测的关键设备。器件与仪器交替领先，互相促进并制约着另一方的发展。现阶段行业测量仪器略微领先，半导体工艺陷入瓶颈。一旦突破该瓶颈，测量仪器将迎来又一个快速增长期。

在下游应用领域方面，由于电子测量仪器是基础类设备，广泛应用于国民经济的各个领域，因此诸如5G、物联网、新基建、消费电子等行业的蓬勃发展将为电子测量仪器带来稳定的需求增长。

5G方面，政府工作报告提出，将加强数字中国建设整体布局。建设数字信息基础设施，推进5G规模化应用，促进产业数字化转型，发展智慧城市、数字乡村。根据工信部统计数据，截至2022年3月，中国已累计建成开通5G基站超过142.5万个，到2022年底力争超过200万座，打好网络基础，同时进一步扩大和丰富应用场景，鼓励更多的应用案例、应用场景、应用软件、应用实践涌现。

由于基于新的通信协议，无线通信产品将全部进行一轮革新，相关企业扩大生产将同步跟进采购软硬件辅助设备，必然引发电子测量仪器需求量激增。

物联网方面，成熟的电子测量设备可以缩短物联网产品的设计研发周期，加快产品迭代更新速度。根据是德科技《推进任务关键型物联网发展所需的重要技术》白皮书描述，在设备生态系统中，早期研发阶段的最佳工具选择包括电池消耗分析、信号完整性测试、电源完整性测试、无线一致性测试、EMC一致性测试等。

新基建方面，以新基建为典型的交通基础设施建设同样为电子测量仪器行业提供驱动作用。在中国制造 2025
的大背景下，国家重点推进道路交通重大工程建设，提出智慧工地等新基建概念。向土建行业引入电子计算机控制技术，标志着传统行业与新科技行业的有机融合，为电子测量孕育了新的土壤。

——电子测量仪器行业发展趋势

中国电子测量仪器行业未来主要的发展趋势有：销售渠道线上化、射频测试需求大幅增加以及国产化替代进程加速。

销售渠道线上化方面，国内厂商主要通过经销商和直销的两种方式向终端客户供货。由于国内外下游客户市场存在市场特性、文化、习俗、语言等方面差异的限制，厂家主要以经销商的模式进行销售。企业借助经销商地理优势与优质的渠道将产品送至终端客户手中。随着电商的高速发展，网上销售的渠道显著增多。各大企业逐渐正在逐渐扩展网络直销渠道，通过亚马逊、阿里巴巴、京东等网络电商平台对消费类客户进行销售。

射频测试需求大幅增加方面，受到5G、半导体、人工智能、新能源、航空航天等行业驱动，新技术和新产品层出不穷，新的测试测量需求不断涌现，尤其是在射频测试方面，需求将大幅增加。

国产化替代进程加速方面，受国内需求持续稳定增长、国际形势日益复杂以及高端仪器自主可控的政策要求等多方面因素的影响，国产化替代势在必行。

国际形势日益复杂方面，高性能的ADC、DAC、FPGA等芯片是电子测量仪器的关键零部件，但目前高性能芯片供应商仍然以德州仪器、赛灵思、英特尔等国外企业为主。2020年5月15日，美国商务部修改其长期使用的外国生产的直接产品规则和实体清单，限制中国企业采购半导体产品、技术和相关软件，间接加重了国内企业购买原材料和设备的相关成本。

高端仪器自主可控的政策要求方面，2021年5月召开的中国科学院第二十次院士大会、中国工程院第十五次院士大会、中国科协第十次全国代表大会指出，科技攻关要坚持问题导向，奔着最紧急、最紧迫的问题去。要从国家急迫需要和长远需求出发，在石油天然气、基础原材料、高端芯片、工业软件、农作物种子、科学试验用仪器设备、化学制剂等方面关键核心技术上全力攻坚。

2021年12月，中华人民共和国主席签发《中华人民共和国主席令(第一〇三号)》，《中华人民共和国科学技术进步法》修订通过，大力推进采购国产仪器，推动科学仪器设备的发展刻不容缓。

目前，已经有部分企业走在了高端测量仪器国产化浪潮的前列，例如成都玖锦在高端科研仪器设备领域，攻克了多项关键核心技术，特别是在50GHz矢量信号分析仪(频谱分析仪)、50GHz矢量网络分析仪以及3GHz射频阻抗分析仪方面，各项技术全面对标国际一线品牌同类仪器指标，且产品软硬件均为自主设计研发，具备模块级和板卡级自主可控。

以上数据参考前瞻产业研究院《中国电子测量仪器行业市场前瞻与投资规划深度分析报告》
